产品概述：

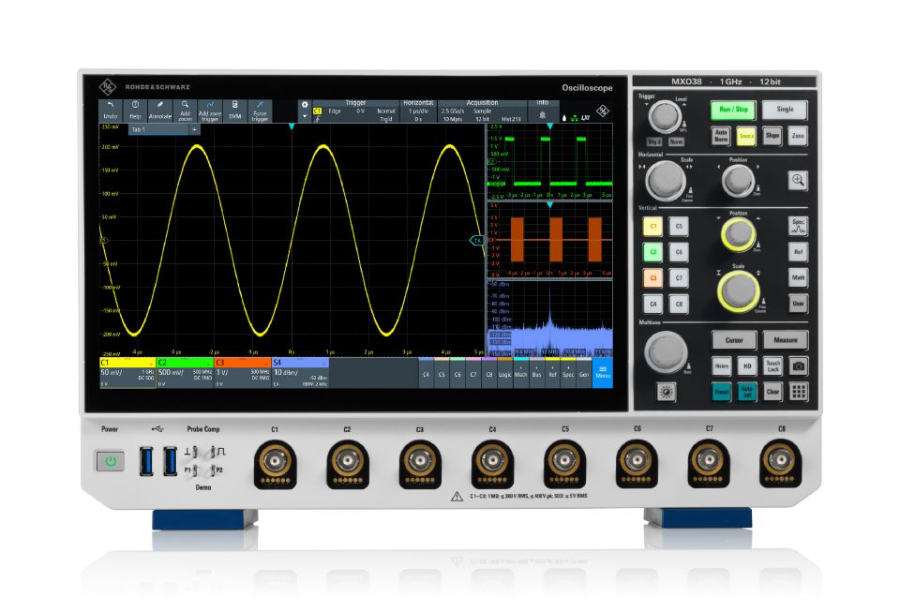

R&S®MXO3系列是新一代紧凑型示波器，将卓越性能与小体积结合。它具备高达450万次/秒的世界最快波形捕获率和最高99% 的信号实时捕获能力，能快速洞察信号细节。基于下一代MXO技术，该系列在时域和频域调试与测试中提供无与伦比的性能，配备12位ADC、18位HD模式和大尺寸高清显示屏，是空间受限应用的理想选择。
在可扩展性方面，通过选件可轻松升级为16通道混合信号示波器并内置函数发生器，软件上提供丰富的串行协议触发/解码（如I2C、CAN、USB、ARINC 429等）及专用分析软件，适应多种测试需求。
关键特性：
• 带宽：100 MHz 至 1 GHz
• ADC分辨率：12位（HD模式下18位）
• 波形捕获率：> 450万次/秒
• 实时信号捕获：高达 99%
• 存储深度：标准每通道 500 Mpoints
• 通道数：最高 8个模拟通道（MXO38型号）
• 显示屏：11.6英寸 全高清电容触摸屏
• 频谱分析：高达 50,000 FFT/s，时频域设置独立
• 紧凑设计：全型号仅5U机架高度
功能与优势：
• 快速洞察：凭借>450万次/秒的捕获率和99%的实时捕获，能即时发现并显示最微小的信号变化和偶发异常。
• 精准显示：12位ADC和18位HD模式在所有采样率下提供更清晰、更精确的波形细节，测量置信度高。
• 强大分析：支持硬件加速的数学功能和区域触发，并以高达50,000次/秒的FFT更新率进行快速频谱分析，时频域可独立控制。
• 紧凑灵活：8通道型号（MXO38）在极小空间内提供了多通道测试能力，便于集成到各种测试系统中，同时不影响操作的便捷性。
型号与参数：
MXO3系列主要分为4通道（MXO34）和8通道（MXO38）两大类型，每种类型提供不同带宽的型号。
主要软硬件配件：
MXO3系列提供丰富的选件以扩展功能。
1. 功能升级选件
• MSO选件 (R&S®MXO3-B1)：增加16个数字通道（需配合逻辑探头）。
• 任意波形发生器 (R&S®MXO3-B6)：增加两个集成的100 MHz任意波形发生器通道。
• 频率响应分析 (R&S®MXO3-K36)：增加频率响应和阻抗分析功能。
• 功率分析 (R&S®MXO3-K31)：增加针对电源和功率电子测试的专用分析功能。
2. 串行总线触发与解码选件
• 低速串行总线 (R&S®MXO3-K510)：支持 I2C, SPI, UART/RS-232/422/485, CAN, LIN 等。
• 汽车总线 (R&S®MXO3-K520)：支持 CAN, CAN-FD, CAN-XL, LIN, SENT 等。
• MIPI总线 (R&S®MXO3-K540)：支持 SPMI, RFFE, I³C。
• USB 2.0 (R&S®MXO3-K580)：支持 USB 1.1/2.0 低速/全速/高速。
3. 常用探头
罗德与施瓦茨提供全面的探头组合，包括：
• 无源探头：如 R&S®RT-ZP05M (500 MHz, 10:1)。
• 逻辑探头：用于MSO功能的16通道逻辑探头。
• 有源差分探头、电流探头、高压探头、电源轨探头等，覆盖各种测试需求。
