产品概述：

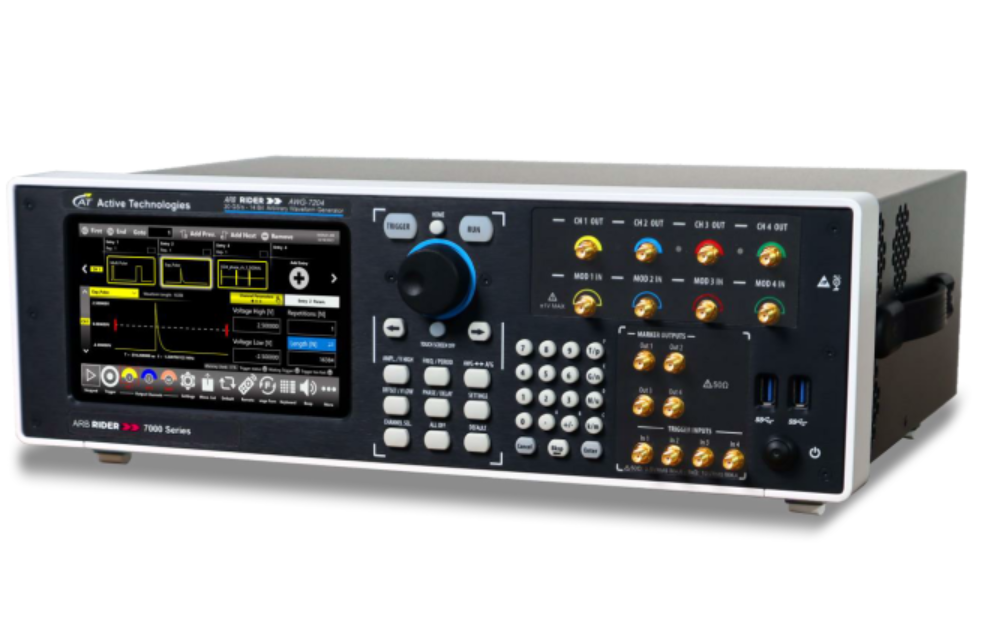

AWG7000系列是一款“四合一”的旗舰级信号源，将函数发生器、任意波形发生器、脉冲码型发生器和数字码型发生器的功能融为一体。它通过将无与伦比的性能、混合信号能力和多种工作模式整合在一个机箱内，解决了复杂测试场景中的信号生成难题，满足高速数字通信、先进雷达、量子计算、高端半导体测试等前沿领域的信号生成需求，能够显著提高研发和测试效率。其模块化设计（可选PPG）也为用户提供了根据需求定制的灵活性。
特性与优势：
• 采样率可在1 S/s至20 GS/s范围内编程设定，配合14位垂直分辨率，确保卓越的信号完整性
• 任意波形存储器容量高达9 Gpts
• 混合信号生成 – 提供2或4个模拟通道，并最多可同步32个数字通道，用于数字设计的调试与验证
• 三种操作模式 – 简单易用的任意函数发生器模式、真实任意波形发生器模式和脉冲/串行码型发生器模式
• 数字输出可提供高达10 Gb/s的数据速率，支持可编程的CML标准。提供CML转LVTTL适配器
• 先进的序列器支持多达16384个用户自定义波形，可在最高效利用内存的前提下，生成复杂的信号场景
关键性能指标：
• 任意波形发生器（AWG）模式
- 14位垂直分辨率
- 最高20 GS/s可变时钟
- 最高10 GHz输出频率
- < 50 ps 上升/下降时间
- 32位数字通道
- 每通道最高9 Gpts波形存储器
- 单端输出幅度：最高5 V峰峰值（接入50 Ω负载），硬件偏移能力±2.5 V（接入50 Ω负载）
- 差分输出幅度：最高2.5 V峰峰值（接入100 Ω负载），共模电压±2 V（接入50 Ω负载）
• 任意函数发生器（AFG）模式
- 6.5 GHz 正弦波形
- 最高20 GS/s固定采样率，14位垂直分辨率
- 单端输出幅度：最高5 V峰峰值（接入50 Ω负载），硬件偏移能力±2.5 V（接入50 Ω负载）
- 差分输出幅度：最高2.5 V峰峰值（接入100 Ω负载），共模电压±2 V（接入50 Ω负载）
- 改进的专有基于DDS的技术
• 脉冲码型发生器（PPG）模式 - 可选功能
- 最高6.5 Gbit/s NRZ、RZ和R1比特流生成
- 2、3或4电平码型
- 每次转换64点任意形状
- 任意转换时间可编程
- 每通道最高12 Mbit（2电平）和6 Msymbols（3或4电平）码型存储器
- 单端输出幅度：最高5 V峰峰值（接入50 Ω负载），硬件偏移能力±2.5 V（接入50 Ω负载）
- 差分输出幅度：最高2.5 V峰峰值（接入100 Ω负载），共模电压±2 V（接入50 Ω负载）
核心规格与技术参数：
2 / 4 通道 - 多合一：函数发生器、任意波形发生器、脉冲发生器和数字码型发生器。
• 2或4个模拟通道
• 最高20 GS/s采样率
• 14位垂直分辨率
• 最高10 GHz输出频率
• < 50 ps上升/下降时间
• 100 ps最小脉冲宽度
• 单端输出：最高5 V峰峰值（接入50 Ω负载），硬件偏移能力±2.5 V（接入50 Ω负载）。总输出电压窗口为±5 V（10 V峰峰值，接入50 Ω负载）
• 差分输出：最高2.5 V峰峰值（接入100 Ω负载），共模电压±2 V（接入50 Ω负载）
• 最高每通道9 Gpts波形存储器
• 最多32个数字通道，可与模拟生成同步
• 多仪器同步：最多可同步16个模拟通道和128个数字通道
• 基于Windows平台，配备7英寸触摸屏、前面板按键及旋钮
• 紧凑型设计，便于桌面使用，完全符合3U – 19英寸机架安装标准
• LAN、USB-TMC及GPIB接口，支持远程控制
