产品概述：

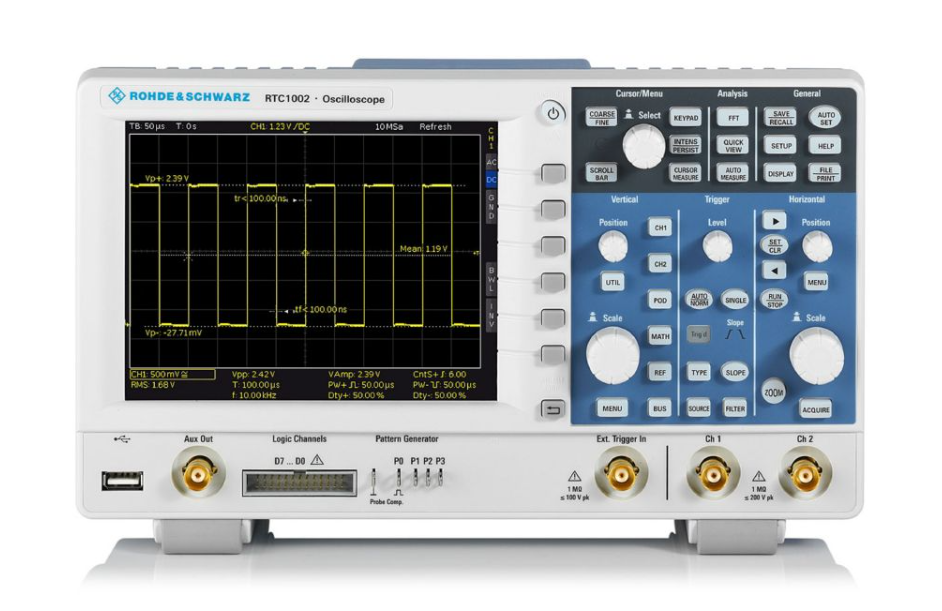

R&S®RTC1000是一款兼具高灵敏度、多功能性和高性价比的基础示波器，采用无风扇设计，运行安静可靠。它集多种仪器功能于一身，从嵌入式开发者、维修技术人员到教育工作者，都能从中受益。该系列标配了同价位段少有的功能，如MSO（混合信号示波器）选件、波形发生器和码型发生器，是教育、基础调试和维修领域的理想入门级工具。
关键特性：
• 带宽：50 MHz 至 300 MHz
• 采样率：最高 2 Gsample/s
• 存储深度：最高 2 Mpoints
• ADC分辨率：参考同系列，通常为8位
• 波形捕获率：> 10,000 次/秒
• 通道数：2个模拟通道
• 内置功能：支持4位码型发生器（最高50 Mbit/s）、频率响应分析（需选件）、模板测试、FFT、QuickMeas等。
功能与优势：
• 顶级硬件基础采集：顶级硬件基础采集技术，实现精确测量结果
这款R&S@RTC1000示波器拥有高达2Gsample/s的采样率和高达2Msample的内存深度，在同类产品中表现出色。其波形更新速率超过10000波形/秒，确保了仪器具备快速响应能力，能够可靠地捕捉信号故障。所附带的工具可快速提供结果，例如QuickMeas、掩码测试、FFT、数学运算、光标和自动测量(包括统计功能)。
• 多功能测量功能快速查看：一键获取关键结果
广泛的自动测量功能选择
快速查看：一键获取关键结果
掩码测试：只需几次按键即可轻松创建新掩码FFT:分析信号频谱的简便方法。
• 使用MSO选项进行逻辑分析：八个额外的数字通道
R&SRTC-B1选件可将每一台R&SRTC1000转变为一款功能直观且易于使用的MSO，同时配备有8个额外的数字通道。这款示波器能够捕捉并分析嵌入式设计中来自模拟及数字组件的信号一一彼此之间实现同步且具有时间关联性。例如，利用游标测量功能，可以方便地确定A/D转换器输入端与输出端之间的延迟时间。
• 串行总线分析基于硬件的触发与解码
诸如L2C、SPI和CAN/LIN等协议经常需要在集成电路之间传输控制消息。R&SRTC1000具备针对协议特定触发和解码串行接口的多样化选项。可对相关事件和数据进行选择性采集和分析。得益于基于硬件的实现方式，即使在进行长时间采集时也能确保操作平稳且更新速率高。这非常有益于，例如，捕捉多路封装的串行总线信号。
• 数字电压表：测量和显示电位
对于同步测量功能，R&SRTC1000每个通道均配备有三位数字电压表(DVM)和六位数字频率计数器。所提供的测量功能包括直流、交流+直流(均方根值)以及交流(均方根值)。
• 波形和模式生成器：生成模拟和数字刺激信号
这款集成的R&SRTC-B6波形与模式生成器可支持高达50Mbit/s的数据传输速率，非常适合教育用途以及原型硬件的搭建。除了常见的正弦波、方波/脉冲波、斜坡波和噪声波形外，它还能够输出4位模式。波形和模式既可通过CSV文件形式导入，也可从示波器波形中复制。在回放信号前，用户可进行预视操作以快速检查信号的准确性。预置有I2C、SPI、UART以及CAN/LIN等特定模式。
型号参数：
RTC1000系列主要为2通道型号，通过带宽升级选件区分。
主要软硬件配件：
1. 功能升级选件
R&S®RTC-B1 (MSO选件)：增加8个数字通道（带宽300 MHz），将示波器升级为混合信号示波器。
R&S®RTC-B6 (波形发生器)：增加50 kHz波形发生器及4位码型发生器（最高50 Mbit/s）。
R&S®RTC-PK1 (应用套装)：高性价比套装，包含I²C/SPI (K1)、UART (K2)、CAN/LIN (K3)触发解码选件和RTC-B6发生器选件。
2. 串行总线触发与解码选件
R&S®RTC-K1：I²C, SPI 触发和解码。
R&S®RTC-K2：UART/RS-232/RS-422/RS-485 触发和解码。
R&S®RTC-K3：CAN/LIN 触发和解码。
3. 常用探头与附件
无源探头：提供300 MHz (R&S®RT-ZP03)、500 MHz等多种规格。
逻辑探头：用于MSO功能的8通道逻辑探头。
高压探头、电流探头：满足特定测量需求。
机械附件：包括软质便携包 (R&S®RTC-Z3)、19英寸机架安装适配器 (R&S®ZZA-RTC1K) 和通用探头/附件盒。
